Élingage du Django SF18

Logo bmw

Matériel nécessaire :
- 2 élingues 1000Kg longueur 5ml.
- 1 sangle 1000 Kg longueur 1.5ml, ceinturage du mât.
- 2 manilles lyres D6 en lieu & place des axes de cadènes.

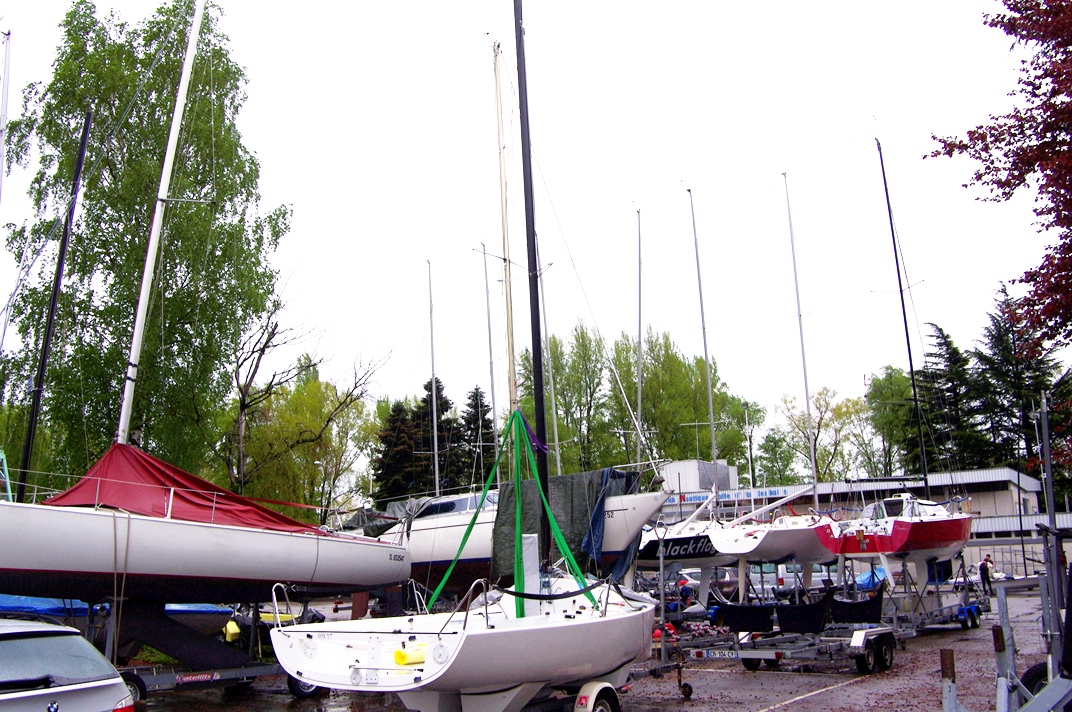

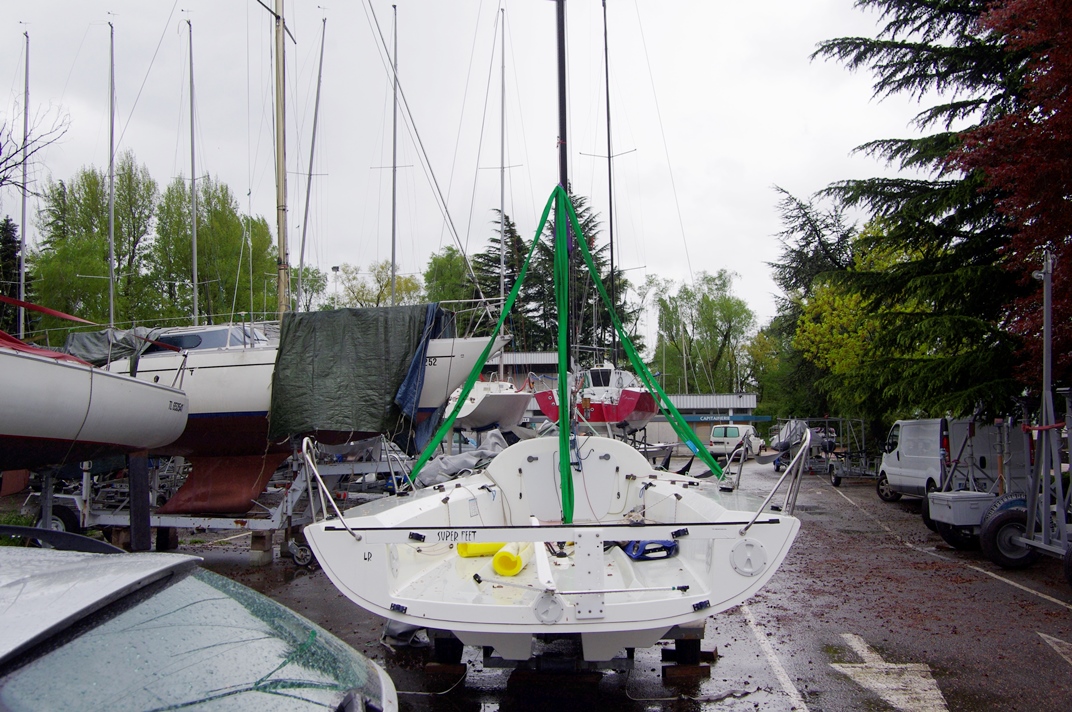

Pour la photo, simulation du crochet de la grue par la drisse de GV.

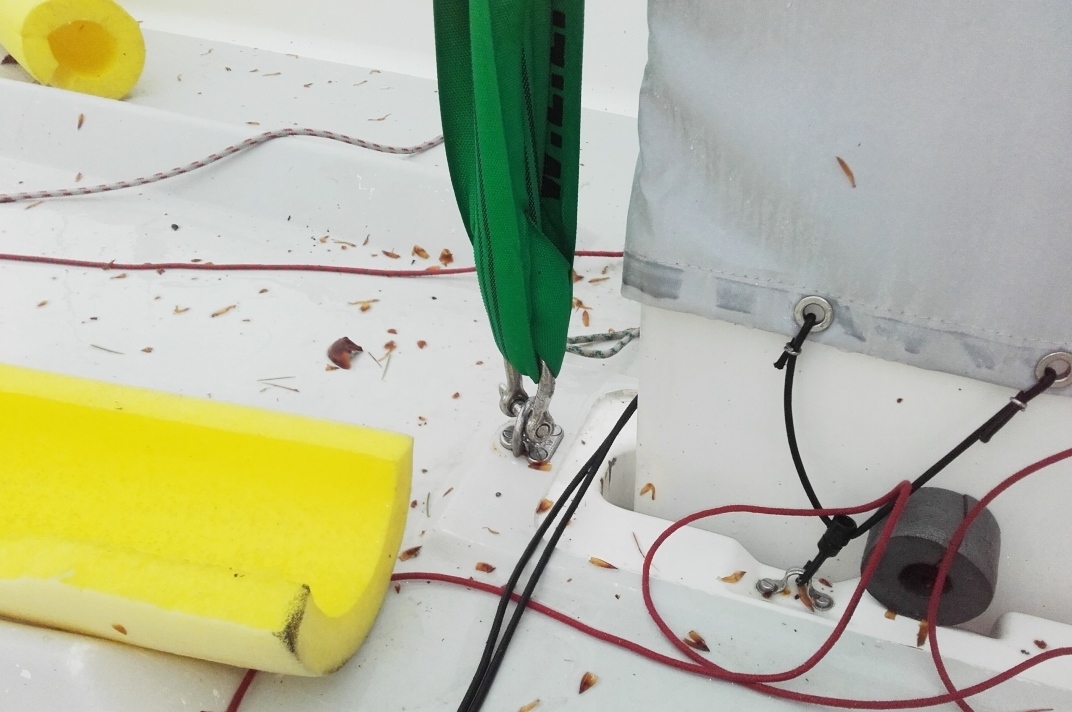

Photo ci-dessous, l'anneau de levage d'origine ne supporte plus qu'environ 50% de la charge initiale. Le reste de la charge est réparti sur les cadènes, plus l'effort dû à l'inclinaison des sangles... Négligeable en l'état.

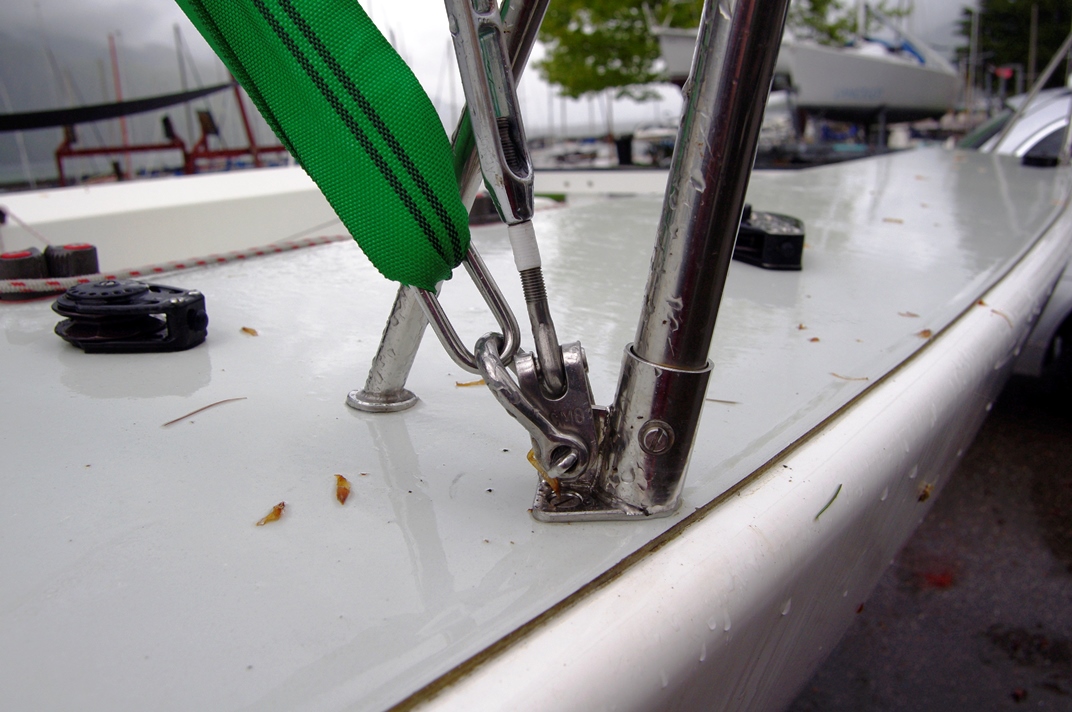

Manille lyre D6 en lieu et place des axes D6 d'origine.

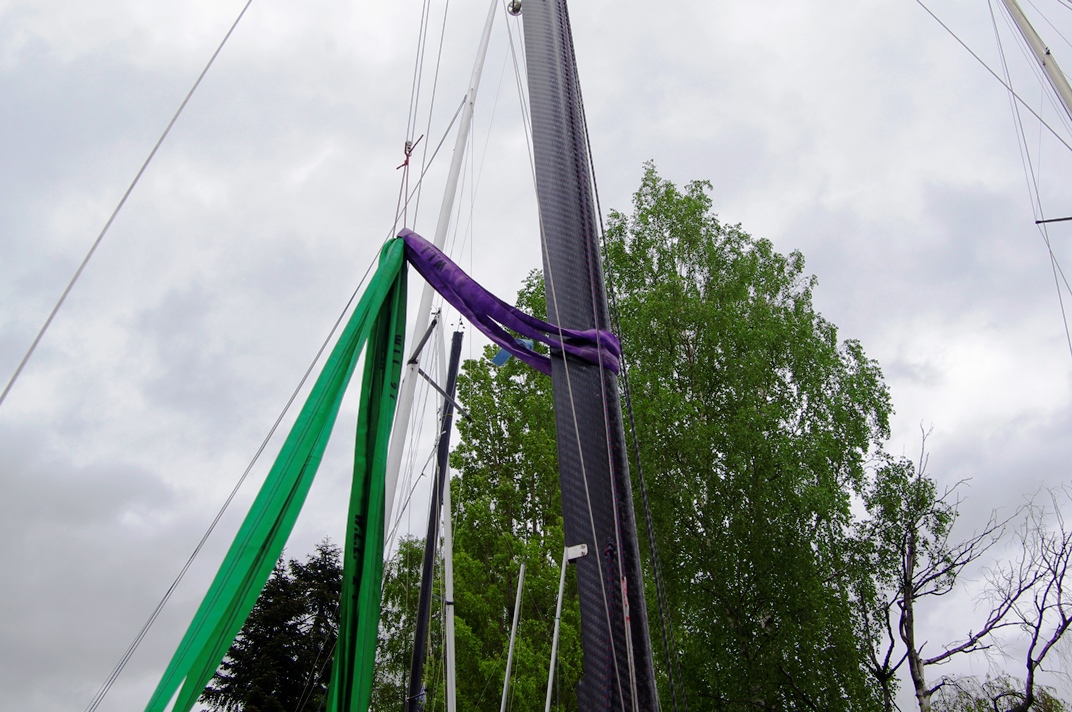

Cravate de mât. Pour le levage, on passe simplement le jeu de sangles dans le crochet de la grue... et les tensions s'égalisent d'elles-même.
